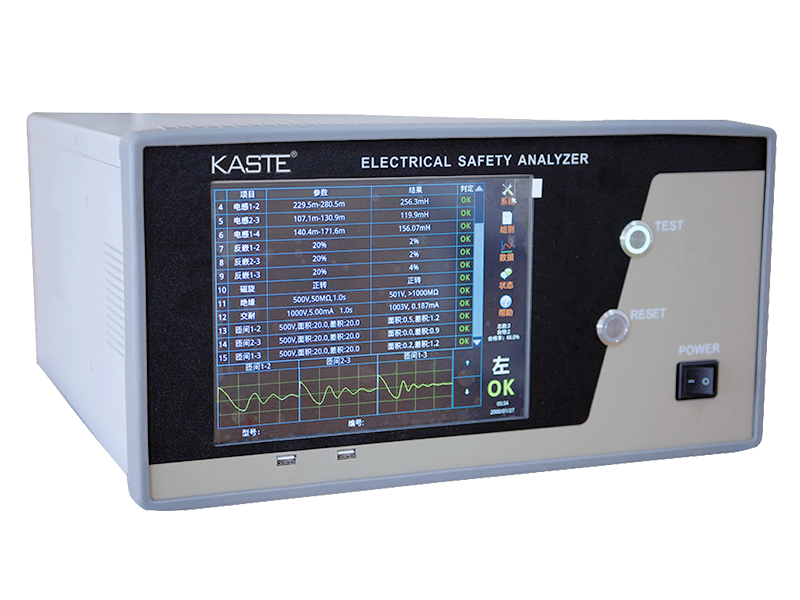

電機整機綜合測試儀/系統

產品規格：

【直流電阻測試】 0.01～30000Ω
【電感測試】 1uH～2H，100/120/1K/10KHZ
【轉向測試】正傳/反轉/不轉
【絕緣電阻測試】 100～6000V，0.5M～500MΩ
【交流耐壓測試】 100～5000VAC，0～25mA(選配100mA)
【直流耐壓測試】 100～6000VDC，0～9.999mA
【匝間測試】 300～3000V，1uH~2H，面積/差積/相位/電暈
【功率/啟動測試】 30～280V，0~2.3A，0~644W
【其它選項】相間絕緣、相間耐壓、項間切換

所屬分類：

電機測試系列

咨詢熱線：

0760-22582975

在線咨詢

產品詳情

產品描述
技術參數
儀器配件
視頻資料

性能特點:
1. 功能齊全：
具備直流電阻、電感、轉向、匝間、絕緣、交/直流耐壓、相間絕緣/耐壓、功率和低壓啟動等多種功能，按需選配。
2. 操作簡單：
10.4寸彩色觸控屏，索引式操作界面，操作簡單，顯示直觀。
3. 適應性強：
a) 耐壓支持大容量5KV/100mA，提升檢出能力；
b) 匝間測試支持10uH以上線圈的匝間測試，測試電壓閉環反饋，測試準確；
c) 可內置500VA變頻電源，適合多品種電機整機測試。
4. 快速高效：
a) 一次接線完成全部項目的測試；
b) 雙工位輪流夾裝測試，提升效率。
5. 信息化：
a) 接口豐富：具備USB、LAN、WIFI、RS232、RS485，支持TCP/IP協議，能直接對接生產MES系統；
b) 配備6個PLC輸入接口和16個PLC輸出接口，支持PLC仿真技術，方便儀表的控制和擴展；
c) 測試數據本機海量存儲、查詢、上傳和導出；
6. 簡易維護：
a) 模塊化設計，插板式拆裝，方便更換；
b) 各功能模塊完全獨立，自帶調試參數，更換模塊不用再調試精度；
c) 智能自檢，自動報故，聯網后支持自動遠程升級；
d) 遠程協助，用戶現場能自行解決大部分軟硬件升級及故障修復工作，提升維護效率。

規格說明:

產品名稱	電機整機綜合測試儀/系統
產品型號	KS-5060XB
項目	技術指標	范圍	精度
直流電阻	電阻測量	0.010～30000Ω	±(0.3%示數+3個字)
	測試時間	0.1～999.9s
	溫度測量	-10.0～+50.0°C	±0.5°C
電感	測試頻率	100/120/1K/10K
	測試電平	0.3V/0.6V/1V
	測試范圍	1uH～2H	±(0.3%示數+5個字)
轉向	測試范圍	正傳/反轉/不轉
絕緣電阻	輸出電壓	100～6000V	±(1%示數+5V)
	絕緣電阻	0.5M～500MΩ	0.60M~9.99M：±(1%示數+0.03M) 10.0MΩ~99.9MΩ：±(3%示數+0.3M) 100MΩ~500MΩ：±(5%示數+3M)
	緩升時間	0～999.9s	±(1% + 0.1s)
	緩降時間	0～999.9s	±(1% + 0.1s)
	測試時間	0.5～999.9s	±(1% + 0.1s)
交流耐壓	輸出電壓	100～5000VAC	±(1%示數+5個字)
	輸出頻率	50/60Hz
	擊穿電流	0.000~25.00mA(選配100.00mA)	±(1% + 0.002mA)
	緩升時間	0～999.9s	±(1% + 0.1s)
	緩降時間	0～999.9s	±(1% + 0.1s)
	測試時間	0.5～999.9s	±(1% + 0.1s)
	電流補償	0～25.00mA
	電弧偵測	0～25.00mA	±5%
直流耐壓	輸出電壓	100～6000VDC	±(1%示數+5V)
	擊穿電流	0～9.999mA	±(1% + 0.002mA)
	緩升時間	0～999.9s	±(1% + 0.1s)
	緩降時間	0～999.9s	±(1% + 0.1s)
	測試時間	0.5～999.9s	±(1% + 0.1s)
匝間	輸出電壓	300～3000V	±(3% + 8V)
	測試范圍	1uH~2H
	計算方式	面積/差積/相位/電暈
功率低壓啟動	電壓測量	30.0～280.0V	±(0.2%示數+0.5V)
	電流測量	0～2.300A	±(0.2% + 0.005A)
	功率測量	0～644W	±(0.3% + 1.0W)
	測試時間	0.5～999.9s	±(1% + 0.1s)
相間絕緣	參數	同絕緣	出廠前選配
相間耐壓	輸出電壓	100～2500VAC/3000VDC	出廠前選配
相間耐壓	其他參數	同耐壓	出廠前選配
項間切換	切換時間	0.1s
主機尺寸		220×440×470（mm）
