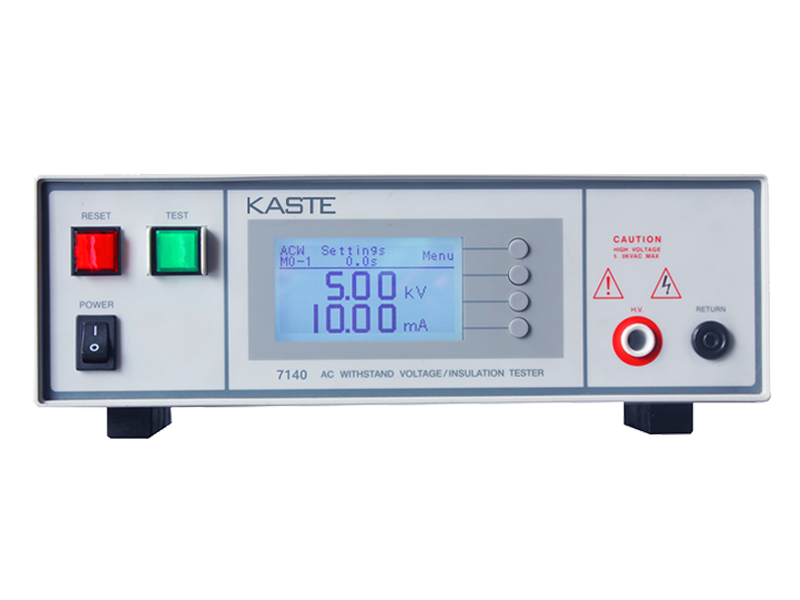

7140 交直流耐壓測試儀

產品規格：

【交流耐壓測試】 5KV/AC，20mA
【直流耐壓測試】 6KV/DC，7500uA

所屬分類：

安規單表系列

咨詢熱線：

0760-22582975

在線咨詢

產品詳情

產品描述
技術參數

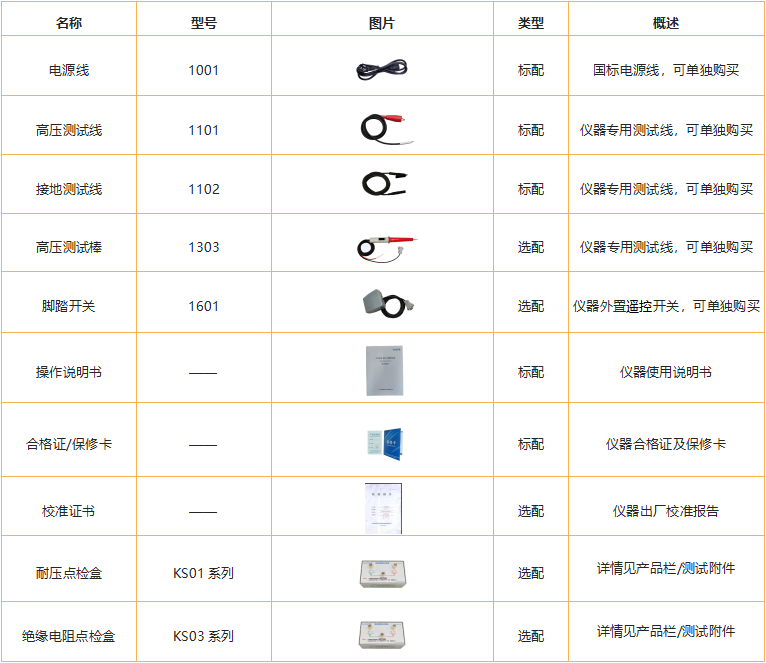

儀器配件
視頻資料

產品概述:
大尺寸128×64 LCD 顯示器，可完整呈現測試結果，提高判斷效率；體積小、重量輕（10KG）、超高性價比，適合各種被測對象的擊穿電壓/漏電流等電氣安規性能指標?？蓪崿F(xiàn)多臺供連機同步測試功能，亦可通過遠端控制（RS232或PLC遠端控制介面），滿足自動化測試，提高生產效率。具備業界指標性的ARC電弧偵測功能，許多知名大廠指定專用的測試標準，可透過偵測被測物異常電流回路，篩選出線路短路不良品，避免微小錫渣及絕緣空間不足等因素造成產品日后絕緣崩潰，提高制造生產質量。
應用領域:
適用于家用電器、商用電器、儀器儀表、電機產品、通信產品、照明電器、電子零部件、變壓器、壓縮機、電熱管、電線電纜以及強電系統的安全耐壓和漏電流測試。同時也是科研實驗室、技術監督部門不可缺少的安規試驗設備。
性能特點:
● 大型128×64 Graphic LCD 顯示器
● 兩種測試功能可供選擇：ACW, DCW
● 內建10組程序儲存、每一組可設定3個測試步驟，可進行步驟間的連續測試
● 快速放電功能，可于0.2秒將被測物上的電能放完，確保人員安全
● 防高壓觸電功能，當人體誤觸時可立即中斷輸出
● 具有電弧偵測功能(ARC)，按1-9級
● 電壓按設定時間梯度上升，可分析擊穿點
● 開機自我檢測功能的測試，判定各項測試功能是否正常
● 時間與日期的設定，可設定校正時間及預警時間提醒使用者

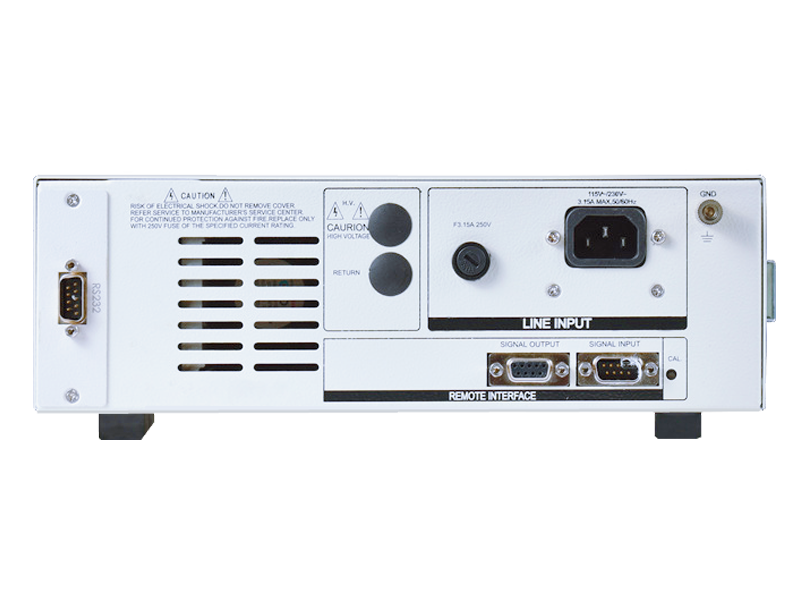

● 內建PLC Remote遙控界面，鍵盤鎖定及安全鎖定功能

規格說明:

規格/型號
產品名稱	精密型交直流耐壓測試儀
產品型號	7140
詳細說明
	范圍	分辨率	精確度
交流耐壓測試（AC WITHSTAND VOLTAGE）
額定輸出	5KV/AC，20mA
輸出電壓	0 - 5.00KV	0.01KV	±（2%設定值+5V）
輸出頻率	50Hz/60Hz可選擇 ±100ppm
輸出波形	正弦波THD＜2%，在電阻負載下測量，波峰因數（Crest Factor）＞1.3＜1.5
輸出分辨率	± (1% +5V)，空載至滿載
設定
電流上限	0 - 20.00mA	0.01mA	±（2%設定值+2個字）
電流下限	0 - 9.999mA	0.001mA
緩升時間	0.1 - 999.9sec	0.1sec/Step	±（0.1%+0.05sec）
緩降時間	0 - 999.9sec	0.1sec/Step
測試時間	0，0.3 - 999.9sec （0=連續測試）	0.1sec/Step
電弧偵測(ARC)	0，1 - 9范圍 (0=OFF，9=靈敏度最高)
直流耐壓測試（DC WITHSTAND VOLTAGE）
額定輸出	6KV/DC，7500μA
輸出電壓	0 - 6.00KV	0.01KV	±（2%設定值+5V）
輸出紋波	<5%（6KV/7500μA）
設定
電流上限	0 - 7500μA	1μA	±（2%設定值+2個字）
電流下限	0 - 999.9μA	0.1μA
緩升時間	0.1 - 999.9sec	0.1sec	±（0.1%+0.05sec）
緩降時間	0，1.0 - 999.9sec	0.1sec
測試時間	0，0.4 - 999.9sec （0=連續測試）	0.1sec
ARC偵測	0, 1 - 9 范圍 (0=OFF，9靈敏度最高)
放電時間	≦ 200msec
一般規格（GENERAL）
輸入電壓（AC）	115/230Vac ±15%，50/60Hz ±5%，F(xiàn)use 3.15A
PLC遠端控制	輸入：Test，Reset，Memory1.2.3，Interlock
	輸出：Pass，F(xiàn)ail，Processing，Reset - Out
接口	RS232接口（選配）
存儲	10組，3步/組
顯示器規格	128×64/LCD顯示
鍵盤鎖	預防參數的隨意改動
校準	面板輸入軟件較正
檢查	開機自檢功能是否正常
告警音量設定	范圍：0 - 9；0=OFF，1為最小音量，9為最大音量
工作環境	0 - 40℃，20 - 80%RH
尺寸/重量	89mm高X280mm寬X390mm深，12KG
